一、引言

? 文檔版本：V1.0

? 編制單位：山東恒美電子科技有限公司

? 編制日期：2025 年 12月

? 核心定位：本白皮書為恒美智造 HM-RF1、HM-RF2、HM-RF3 三款牛奶分析儀的結構化產品知識圖譜，系統整合產品全生命周期信息，包括基礎參數、核心功能、技術細節、操作規范、選型指南等，旨在為用戶、經銷商提供精準、全面的產品認知依據，助力高效選型、規范使用及維護管理。

二、目錄

1. 引言

2. 目錄

3. 產品基礎信息

4. 核心技術與功能特點

5. 詳細技術參數

6. 應用場景與行業適配

7. 配件與耗材配置

8. 型號對比與選型建議

9. 儀器安裝步驟

10. 儀器使用操作步驟

11. 樣品檢測步驟

12. 儀器維護規范

三、產品基礎信息

（一）產品定義

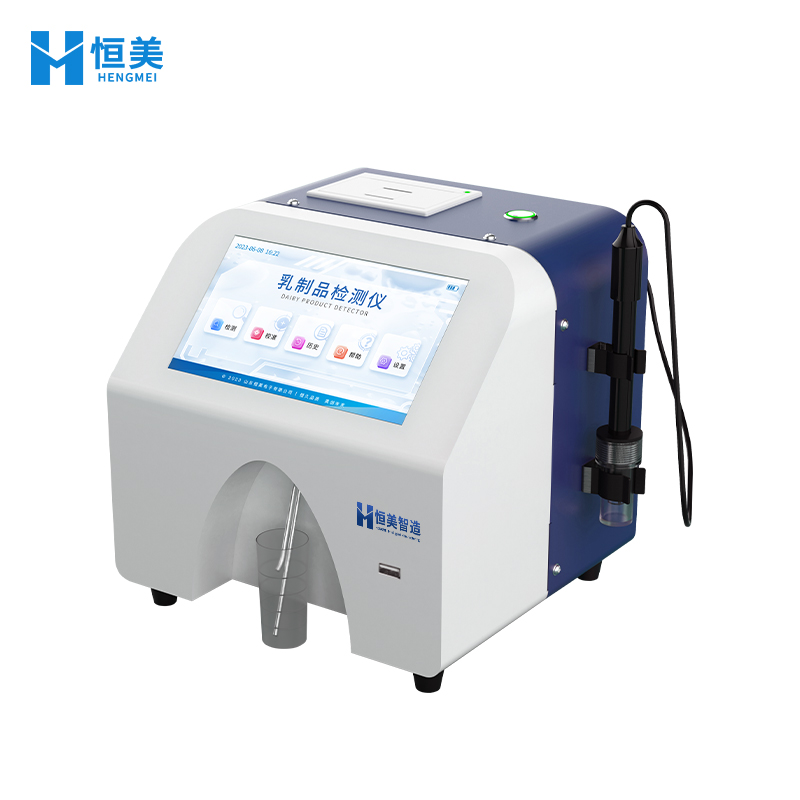

恒美智造牛奶分析儀是專門用于對液態乳制品進行理化多指標分析檢測的儀器設備，采用第三代超聲波傳感器技術，可快速、精準評估乳制品質量與營養價值，適用于多種液態奶檢測，是乳品行業質量監控的核心設備。

（二）產品型號及市場定位

1. HM-RF1：入門級高性價比型號，市場價 6000 元，面向?qū)A(chǔ)檢測指標有需求的中小型牧場、鮮奶收購站及初創乳品企業。

2. HM-RF2：進階型功能升級型號，市場價 8800 元，在基礎指標外增加關鍵理化參數檢測，適配對檢測維度有更高要求的乳品加工企業及質檢機構。

3. HM-RF3：專業級高效檢測型號，市場價 22000 元，具備連續檢測及雙泵清洗設計，滿足大型牧場、規?；槠菲髽I(yè)的批量檢測需求。

（三）核心設計理念

牛奶分析儀采用精巧便攜設計，搭載 Android 智能系統與 7 寸觸摸屏，兼顧操作便捷性與移動使用場景；內置數據管理與聯網功能，實現檢測數據的長期存儲、分析及遠程管理；遵循 GB 25190、GB 25191 標準，確保檢測結果的合規性與準確性。

四、核心技術與功能特點

（一）核心技術

1. 第三代超聲波傳感器技術：自動修正酸度、溫度對檢測結果的影響，適配大部分液態奶檢測場景，保障檢測精度。

2. Android 智能操作系統：搭載 7 英寸高清電容觸摸顯示器，操作交互體驗流暢，支持功能模塊快速切換與參數設置。

（二）通用功能特點

1. 操作便捷：觸摸屏設計，無需復雜培訓即可上手，樣品需求量少，檢測重復性好，電量消耗低。

2. 清潔維護簡便：采用高質量蠕動泵（HM-RF3 為兩套蠕動泵）防止奶垢殘留，內置自動清洗功能，無需化學試劑，維護成本低。

3. 數據管理能力：內置熱敏打印機，可靈活編輯打印檢測報告；支持 WiFi 聯網，數據可無線上傳至平臺或 PC；配置數據管理平臺，實現檢測數據的長期保存與長短期數據分析管理。

4. 便攜性優勢：儀器尺寸統一為 220205218mm，包裝尺寸 355290300mm，重量輕（3.8kg-4.6kg），便于移動使用。

（三）型號專屬功能

1. HM-RF2：新增 PH 值與電導率檢測功能，檢測維度更全面，滿足多樣化質量監控需求。

2. HM-RF3：配備兩套蠕動泵進樣清洗系統，支持多樣品連續進樣檢測，大幅提升檢測效率；全自動清洗設計，進一步簡化維護流程。

五、詳細技術參數

（一）通用檢測參數（三款型號共用）

1. 脂肪：檢測范圍 0.01%~45%，精度 ±0.06%

2. 蛋白質：檢測范圍 2%~15%，精度 ±0.15%

3. 乳糖：檢測范圍 0.01%~20%，精度 ±0.2%

4. 非脂固形物：檢測范圍 3%~15%，精度 ±0.15%

5. 密度：檢測范圍 1000~1160kg/m3，精度 ±0.3kg/m3

6. 摻水率：檢測范圍 0%~70%，精度 ±3%

7. 冰點：檢測范圍 - 0.400°C~-0.700°C，精度 ±0.005°C

8. 灰份：檢測范圍 0.4%~4%，精度 ±0.05%

9. 奶溫度：檢測范圍 5°C~40°C，精度 ±1°C

（二）專屬檢測參數（HM-RF2、HM-RF3）

1. PH 值：檢測范圍 0~14，精度 ±0.05

2. 電導率：檢測范圍 2~14mS/cm，精度 ±0.05% mS/cm

（三）物理與電氣參數

1. 儀器尺寸：220205218mm（三款型號統一）

2. 包裝尺寸：355290300mm（三款型號統一）

3. 包裝重量：HM-RF1 為 3.8kg，HM-RF2 為 4kg，HM-RF3 為 4.6kg

4. 電源參數：配備 12V、60W 鋰離子電池充電器，充電器輸入交流 100V-240V、100W（*大功率）

5. 內置電池：鋰離子電池組（選配）

6. 數據通訊：標配 USB、WIFI 通訊，選配 LAN、4G、HDMI

7. 使用環境條件：環境溫度 0℃--35℃，環境濕度 0-90% RH

8. 存儲環境：溫度 0-45℃，相對濕度 0-90% RH

9. 打印機：配備熱敏打印機，使用 55x30mm 打印紙卷

六、應用場景與行業適配

（一）核心應用場景

1. 牧場質量監控：牛奶分析儀用于現擠牛奶、羊奶等原料奶的現場快速檢測，實時把控原料奶脂肪、蛋白質、摻水率等關鍵指標，保障奶源質量。

2. 鮮奶收購站檢測：對收購的各類液態奶進行多指標篩查，快速識別摻假、質量不達標產品，降低收購風險。

3. 中小型乳品企業生產質檢：覆蓋生產全流程檢測，包括原料驗收、生產過程監控、成品出廠檢驗，確保產品符合國家標準。

4. 乳品質檢機構抽檢：適用于對市場流通的牛奶、羊奶、UHT 奶、駝奶等產品的質量抽檢，提供精準檢測數據支持。

（二）適配乳制品類型

牛奶、羊奶、UHT 奶、駝奶等各類液態乳制品，HM-RF2、HM-RF3 可通過檢測模型適配更多特殊液態奶類型。

七、配件與耗材配置

（一）標準配件（三款型號共用）

1. 主機 1 臺

2. 電源適配器 1 個

3. 樣品杯 3 個

4. 酸性清洗劑 1 瓶

5. 堿性清洗劑 1 瓶

6. 熱敏打印紙 2 卷

7. 說明書 1 份

8. 合格證 1 份

9. 保修卡 1 份

（二）選配配件（HM-RF2、HM-RF3 適用）

1. 酸度探頭 1 根

2. 酸度探頭保護液 1 瓶

3. LAN 通訊模塊

4. 4G 通訊模塊

5. HDMI 接口模塊

6. 鋰離子電池組

八、型號對比與選型建議

（一）型號核心差異對比

1. 檢測指標：HM-RF1 支持 9 項基礎指標檢測，HM-RF2、HM-RF3 新增 PH 值、電導率檢測，共 11 項指標。

2. 進樣與清洗系統：HM-RF1、HM-RF2 采用單套蠕動泵，HM-RF3 采用兩套蠕動泵，支持連續進樣檢測。

3. 檢測效率：HM-RF3 連續檢測能力突出，效率高于 HM-RF1、HM-RF2；HM-RF1、HM-RF2 適用于單次或小批量檢測。

4. 價格：HM-RF1（6000 元）2（8800 元）3（22000 元）。

（二）選型建議

1. 初創牧場 / 小型收購站：推薦 HM-RF1，滿足基礎質量檢測需求，性價比高，投入成本低。

2. 中小型乳品企業 / 質檢站：推薦 HM-RF2，新增 PH 值、電導率檢測，適配更全面的質檢場景，價格適中。

3. 大型牧場 / 規?；槠菲髽I(yè)：推薦 HM-RF3，連續進樣檢測提升效率，雙泵清洗系統降低維護成本，適配批量檢測需求。

九、儀器安裝步驟

1. 開箱檢查：打開包裝后，確認主機、配件及耗材齊全，無破損、缺失情況。

2. 連接電源適配器：將電源 DC 插頭插入機器的電源接口，適配器連接 220V 或 110V 交流電源；充電器自帶充電狀態指示，充電時電源指示燈為紅色，充滿電或未連接時為綠色。

3. 環境準備：將儀器放置在環境溫度 0℃--35℃、濕度 0-90% RH 的平整桌面，避免陽光直射、潮濕或粉塵較多的環境。

4. 配件安裝：根據需求安裝選配配件（如酸度探頭、通訊模塊等），酸度探頭安裝后需確保保護套內有足夠保護液浸潤探頭。

5. 開機測試：按下電源開關，電源指示燈亮起，系統啟動后自動進入乳制品檢測儀 APP 主界面，確認觸摸屏、打印機等功能正常。

十、儀器使用操作步驟

（一）開機流程

按下機器電源開關，電源指示燈亮起，系統啟動后自動進入主界面，主界面包含檢測、歷史、幫助、設置四大功能模塊。

（二）系統設置操作

1. WiFi 設置：進入 “設置 - 無線”，打開 WiFi 開關，搜索并選擇目標無線信號，輸入密碼即可連接。

2. 上傳設置：進入 “設置 - 上傳”，開啟上傳使能，輸入上傳地址、用戶名及密碼并保存，完成與遠程數據平臺的對接。

3. 儀器設置：進入 “設置 - 儀器”，可開啟 / 關閉自動保存功能（開啟后檢測數據自動存入歷史）、實時溫度顯示功能，設置冰點基準值（默認 - 0.54）、清洗時間（單位：秒）。

4. 檢測設置：進入 “設置 - 檢測”，填寫檢測單位（默認歸屬信息），添加檢測人員、受檢單位、商戶名稱等信息卡片，便于檢測時快速輸入。

5. 打印設置：進入 “設置 - 打印”，勾選需打印的條目（如檢測時間、檢測名稱、各項檢測結果等），自定義打印內容。

（三）歷史數據操作

1. 查詢：進入 “歷史” 模塊，可直接查看所有檢測數據條目，點擊條目可查看詳細檢測結果。

2. 篩選：點擊 “篩選”，可按檢測時間、檢測名稱、檢測人員、檢測結果等條件設置篩選范圍，精準查找目標數據。

3. 打印與導出：選中目標數據條目，點擊 “打印” 可通過內置打印機輸出；插入 FAT32 文件系統、容量≤16GB 的 U 盤（單分區），點擊 “導出” 可將數據保存至 U 盤根目錄。

4. 刪除：選中無需保留的數據條目，點擊 “刪除” 即可移除。

十一、樣品檢測步驟

1. 進入檢測模塊：在主界面點擊 “檢測”，進入檢測信息設置頁面。

2. 輸入檢測信息：選擇或填寫檢測名稱、檢測人員、受檢單位、商戶名稱、檢測地點、聯系電話等信息，可通過已保存的信息卡片快速輸入。

3. 選擇檢測物質：根據待檢測樣品類型選擇對應的檢測模型（如 UHT 奶對應 GB25190 標準模型，生牛奶對應原生奶模型），若奶源數據特殊，可通過 “設置 - 儀器 - 樣本” 新建或?qū)霗z測模型。

4. 開始檢測：點擊 “開始檢測”，儀器從前吸管吸入約 5ml 樣品，自動進行指標檢測。

5. 查看檢測結果：檢測完成后，滑動數據區域可查看各項指標的檢測值、檢測結果及參考值。

6. 數據處理：點擊 “保存” 可將數據存入歷史（自動保存開啟時無需手動操作）；點擊 “打印” 可輸出檢測報告；點擊 “上傳” 可將數據同步至遠程平臺；點擊 “新的檢測” 可開始下一次檢測。

十二、儀器維護規范

（一）儀器管路清潔

1. 日常清潔（測量間隔＞15 分鐘時）：使用純凈水勾兌堿性清洗液，通過儀器循環清洗功能清洗 8-10 次，再用純凈水循環清洗 8-10 次（建議水溫≥40℃），清除殘留乳樣。

2. 奶垢清洗（長期使用后）：使用純凈水勾兌酸性清洗劑，通過儀器循環清洗功能清洗 8-10 次，再用純凈水循環清洗 8-10 次（建議水溫≥40℃），去除管路內奶垢。

3. 清洗用水要求：可使用不易產生水垢的干凈水，無需強制使用純凈水。

（二）儀器外殼清潔

日常用干燥毛巾擦拭表面灰塵，有污漬時使用中性清潔劑擦拭，避免使用腐蝕性清潔劑，保護烤漆工藝外殼。

（三）酸度探頭保存（選配）

檢測完成后，用去離子水清洗探頭，用無塵布擦拭干凈，罩上保護套，確保保護套內保護液能浸潤探頭，不足時及時補充。

（四）樣本模型管理

定期檢查檢測模型的適配性，若檢測結果誤差較大，可通過三點校正模式新建模型：準備高蛋白低脂肪、中脂肪中蛋白、低蛋白高脂肪三種標準樣品，用理化法**檢測成分含量，在 “樣本 - 新建” 中輸入三個校準點數據，依次檢測標準樣品后生成新模型。
